zui新开发了一种带有内置滚珠轴承的单向离合器，用于全自动洗衣机. 这个新的除了滚珠轴承之外，产品还具有单向离合器的功能，有助于缩小机械零件、组装简化和更高的扭矩容量. 本文介绍了该系统的结构、特点和该产品的性能特征以及评估测试结果.

一、介绍

  为了满足用户的需求，电器的性能不断提高. 电动洗衣机也不例外. 洗衣机已经从这两个改进了一水箱系统到全自动系统. 此外，已经实现了更大的容量和更安静的操作. 性能也有显著的提高，例如采用倾斜滚筒机构和DD逆变器电机，近年来可以看到使用超声波或离心力的新洗涤系统.

  为了应对这些趋势，轴承必须设计成承受高负载扭矩，在自由旋转方向上具有低旋转扭矩，并且像标准轴承一样安静地工作. 此外，轴承必须与标准轴承的包络尺寸，同时减少洗衣机中使用的零件总数.本文介绍了在高洋开发并用于全自动洗衣机的新型内置滚珠轴承单向离合器的基本性能和耐久性能.

二、洗衣机市场及全自动洗衣机的结构

  目前，全球洗衣机市场据说每年超过4000万台，洗衣机的洗涤系统大致分为以下三个系统:

1、滚筒系统伪orizontal旋转轴，流行于欧洲)

2、搅拌器系统(垂直旋转轴，流行于北美)

3、波轮系统(垂直旋转轴，流行于日本、东南亚)

  ( 2 )和( 3 )的类型在结构上非常相似. 搅拌器系统有一个短的反向循环，并通过洗涤水进行洗涤，而搅拌器系统有一个长的反向循环，并通过在固定时间内旋转产生漩涡进行洗涤.

  后一种类型在日本很受欢迎，包括一个双槽系统，在该系统中洗涤和脱水是分开进行的

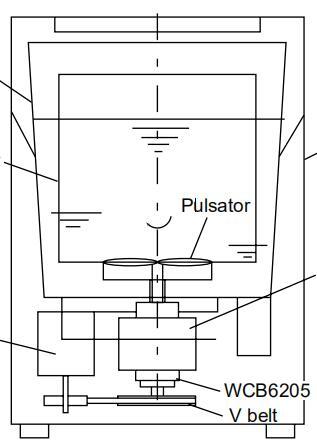

罐，以及一个全自动系统，在该系统中，洗涤和脱水是在同一个罐中完成的. 整个日本国内市场是一个基于需求的稳定市场.每年有500万个旧单元被新单元取代.全自动系统机器所占的百分比逐年增加，zui近约为3.每年800万台( 1997年、1998年)是全自动的(根据日本电气制造商协会). 全自动洗衣机的结构如图4所示.

 1. 在全自动系统(包括搅拌器系统)中，因为洗涤和脱水应该在同一个罐中进行，所以洗涤罐是双重结构. 旋转干燥时，内罐和搅拌器同步旋转，洗涤时，仅搅拌器需要间歇运行(或往复). 由于这个原因，采用了双结构驱动轴，并且使用单向离合器，使得在搅拌器反向旋转期间罐不会转动.

过去，弹簧离合器或滚柱离合器被用作这些单向离合器，但是zui近，为了节省成本，机构部分的空间和简化的组装，对滚珠轴承和单向离合器的集成需求增加了. 因此，对于这一应用，高友开发了一种带有内置滚珠轴承的单向离合器，该离合器在标准深沟滚珠轴承的主要尺寸上兼具轴承和单向离合器的功能.
